Magnetul BlueSeal
Trăim o nouă realitate a imagisticii prin
rezonanță magnetică fără heliu

Magnetul BlueSeal produs de Philips este primul și unicul magnet de 1,5T complet etanș, disponibil pe piața de sisteme de imagistică prin rezonanță magnetică. Această tehnologie elimină riscurile unui quench și situațiile imprevizibile asociate folosirii unui echipament cu heliu. Magnetul BlueSeal necesită doar o cantitate de 0,5% din heliul folosit în răcirea unui magnet convențional Philips. În contextul scăderii resurselor de heliu, această soluție inovatoare, asigură accesul şi în viitor a tuturor pacienților la imagistica prin rezonanță magnetică.

Contactaţi-ne

Scanările fără heliu reprezintă noua realitate în domeniul tehnologiei de imagistică prin rezonanță magnetică:
sisteme inovatoare concepute pentru a le asigura şi în viitor tuturor pacienţilor accesul la tehnologia IRM

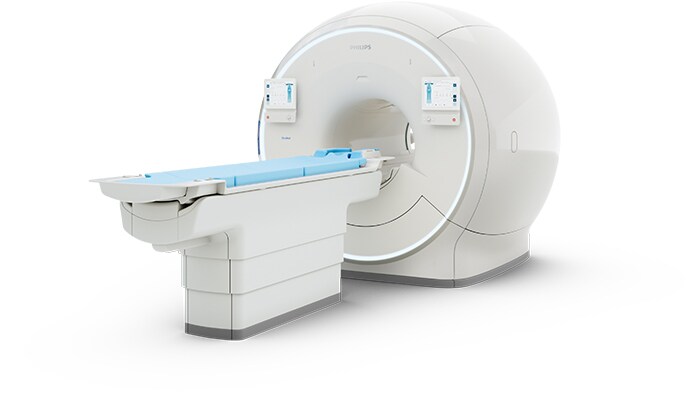

Odată cu lansarea scanerului RM Ingenia Ambition 1,5 T cu BlueSeal, am transformat operaţiunile RM fără heliu în noua realitate în domeniul tehnologiei RM, contribuind la aspiraţia Philips de a îmbunătăţi sănătatea şi bunăstarea oamenilor prin inovaţii semnificative.

Cu sute de magneţi BlueSeal în funcţiune pe plan mondial, ne concentrăm asupra extinderii acestei tehnologii revoluţionare la nivelul întregului nostru portofoliu, susţinând operaţiunile RM neîntrerupte şi oferindu-le medicilor accesul la sisteme de înaltă calitate pentru diagnosticare, în vederea luării deciziilor corecte în orice moment definitoriu.

Descoperiţi avantajele operaţiunilor RM fără heliu, sustenabile şi
mai productive²

Prin intermediul magnetului BlueSeal, Philips îşi propune să faciliteze operaţiuni RM sustenabile şi mai productive în cadrul instalaţiilor RM. Obiectivul nostru? Să vă ajutăm să scăpaţi de temerile cu privire la posibilele probleme legate de utilizarea heliului, care pot surveni în cazul magneţilor clasici, să susţinem serviciile RM neîntrerupte şi să eliminăm dependenţa dumneavoastră de rezervele limitate de heliu.

Uitaţi de heliu

Amplasare facilă, costuri reduse

Către operațiuni neîntrerupte de RM

Uitaţi de heliu

Tehnologie de microrăcire extrem de eficientă

Magnetul BlueSeal produs de Philips utilizează o tehnologie nouă de microrăcire, extrem de eficientă, care necesită doar o cantitate de 7 litri de heliu lichid, în comparație cu 1500 de litri, cantitatea utilizată de magneţii convenţionali. Cei 7 litri de heliu lichid sunt introduși în magnet pe durata producţiei, magnetul devine complet etanș, izolând preţiosul gaz pentru tot restul perioadei sale de viaţă. Nu sunt posibile pierderi de heliu lichid.1 Astfel, sunt reduse eventualele întreruperi de lungă durată ale serviciilor RM ca urmare a problemelor asociate utilizării heliului şi sunt eliminate costurile aferente realimentării cu heliu pe durata de viaţă a magnetului.

„Nu vom avea probleme din cauza realimentării pe durata de viaţă a echipamentului şi vom putea da uitării heliul. Astfel, vom putea economisi bani şi vom putea proteja mediul.”

Dr. Marίa del Mar Travieso, Directorul Departamentului de radiologie, Hospitales San Roque, Spania

Amplasare facilă, costuri reduse

Amplasarea unui sistem RM cu magnet clasic (convențional)

Un sistem de rezonanță magnetică cu magnet clasic, necesită pentru instalare, conducte lungi de aerisire (țeava de quench), pentru îndeplinirea cerinţelor de siguranţă şi pentru direcţionarea heliului către un orificiu de ventilaţie exterior, în cazul întreruperii funcționării magnetului. Deoarece nu sunt posibile pierderi de heliu lichid1, magnetul BlueSeal produs de Philips nu necesită conductă de aerisire (țeavă de quench), reducând semnificativ costurile de construcţie aferente unei astfel de instalații.

Amplasarea unui sistem RM cu magnet BlueSeal

Necesarul minim pentru amplasare este de 3700 kg, sistemul cu magnet BlueSeal este cu aproximativ 900 kg mai uşor față de modelul pe care îl precede.2 Poate facilita astfel amplasarea, poate reduce numărul de adaptări, ranforsări ale podelei şi poate scădea costurile suplimentare necesare pentru construcție.

Obiectivul: operaţiuni RM neîntrerupte

Ştiaţi că peste 54% din instalaţiile RM au avut cel puţin un element magnetic blocat într-un sistem de tomografie cu rezonanţă magnetică, în ultimii 3 ani?⁴ Indiferent cât de atenţi sunteţi, acest lucru se poate întâmpla, iar problema nu este uşor de remediat. BlueSeal de la Philips este considerat a fi primul magnet acţionat prin inteligenţă artificială (AI), oferind un set de funcţionalităţi unice de servicii denumite EasySwitch. Dacă un element magnetic este blocat în tunelul sistemului de rezonanţă magnetică, EasySwitch vă oferă posibilitatea de a descărca şi reenergiza magnetul de la consola dumneavoastră RM, cu un simplu clic. Astfel, incidentele minore pot fi soluţionate în doar câteva ore, cu o perturbare minimă a practicilor radiologice. De asemenea, graţie EasySwitch, magnetul dumneavoastră BlueSeal poate fi descărcat în mod proactiv pentru pregătirea în vederea unor dezastre naturale sau alte situaţii de urgenţă.

„În cazul unui dezastru major, cum ar fi un cutremur, putem repune aceste echipamente în funcţiune relativ repede, ceea ce le face excelente şi din perspectiva gestionării riscului în cadrul spitalelor.”

Prof. Hashimoto, Spitalul universitar Tokai, Japonia

Încă nu v-am convins?
Descoperiţi miturile şi adevărurile despre operaţiunile RM fără heliu

Mitul nr. 1

Un sistem RM nu poate funcţiona timp de 24 de ore pe zi cu doar 7 litri de heliu.

Mitul nr. 2

Heliul este o resursă infinită pe care o putem produce pe cont propriu.

Mitul nr. 3

Un sistem de imagistică prin rezonanţă magnetică cu tehnologia RM fără heliu nu are o putere suficientă pentru a furniza o calitate excelentă a imaginilor.

Întrebări frecvente despre BlueSeal

If no vent-pipe is needed, how do you provide pressure control?

In case of spontaneous loss of field, the temperature of the superconducting coils increases and the pressure in the cooling system increases to a medium pressure that is fully contained. This pressure is four times lower than the pressure that was used when filled during manufacturing (at room temperature). The magnet is fully designed to accommodate this and meets the ASME and PED standards related to pressurized vessels.

Beyond siting and construction, how can Philips BlueSeal help facilitate on-site safety procedures?

IEC International standard 60601-2-33 describes the particular requirements for the safety of magnetic resonance equipment for medical diagnosis. Since the BlueSeal magnet has a fractional amount of helium contained in a closed cooling system, no helium can escape during a loss of field. As a result, the following IEC requirements do not apply, which helps to simply on-site safety procedures:

NO provisions for supply of liquid cryogen. e.g procedures to be performed after gas release or precautions against lack of oxygen.
NO safety provisions in the event of a quench. e.g emergency plan in the event of a quench

How are the clinical properties affected with this new technology based on a fractional amount of Helium?

The resulting magnet performance is amongst the best in the industry, with excellent homogeneity (≤ 0.9 ppm, at 45 cm DSV), high gradients linearity (amplitude 45 mT/m, slew rate 200 T/m/s) and a superb field-of-view of 55 cm.

In case of patient emergency, how long does it take to ramp the magnet down? How different is it from a controlled ramp-down?

In case of a patient emergency, the system will ramp-down immediately after pushing the Emergency Ramp Down Unit button (ERDU). It will take < 3 days to be back in operation. In case an object is stuck in the bore (injector, cleaning tool, etc.), it will take about 1 hour to de-energize the magnet from the service environment on the operator console and <24 hours to be back in operation⁵. In both cases, all helium moves to gas state and remains contained in the fully sealed cooling system.

Doriţi să descoperiţi modul în care această soluţie revoluţionară vă poate îmbunătăţi operaţiunile RM?

Contactaţi-ne şi unul dintre specialiştii noştri vă va ajuta să faceți trecerea la servicii RM fără heliu, mai sustenabile şi mai productive.

Contactaţi-ne

Aflaţi toate informaţiile despre magnetul BlueSeal

Operaţiunile RM fără heliu reprezintă un subiect intens dezbătut în rândul experţilor din domeniul RM. Aflaţi mai multe despre cum funcţionează tehnologia BlueSeal şi consultaţi cele mai recente opinii ale experţilor din domeniu.

Broşură

Noua realitate în domeniul RM

Descărcaţi broşura (656.0KB)

Clip video privind instalarea

Operaţiuni RM fără heliu în cadrul spitalului Nepean din Sydney

Urmăriţi videoclipul

Povestea unui client

Descoperiţi modul în care MCVI îmbunătăţeşte calitatea imagisticii prin rezonanţă magnetică.

Citiţi mai mult

¹Chiar şi în cazurile rare în care magnetul devine neetanş, pierderile de heliu în cantitate neglijabilă nu ar afecta în mod semnificativ nivelul de oxigen din încăpere.

² Comparativ cu magnetul Ingenia 1,5 T ZBO (zero-boil off).

³ În scanări izotropice 3D MSK VIEW, comparativ cu scanări Philips fără Compressed SENSE.

⁴ Studiu realizat de grupul MarkeTech în iunie 2017 (în rândul furnizorilor).

⁵Cantitatea de heliu lichid economisită este determinată pe baza unui calcul comparativ cu un magnet clasic cu o cantitate de 1500 de litri de heliu.
